Устройства грозозащиты для линий передачи AHD / HDCVI / HDCVI

14.09.2018 Устройства грозозащиты OSNOVO для линий передачи видеосигналов AHD / HDCVI / HDTVI, в отличие от аналогов для стандартного композитного видеосигнала обладает в несколько раз более широкой полосой пропускания видеосигнала - 80 МГц, что позволяет видеосигналу проходить через устройство грозозащиты без уменьшения исходного разрешения, которое происходит при использовании обычной грозозащиты, не предназначенной для защиты линий передачи видеосигналов HD качества.

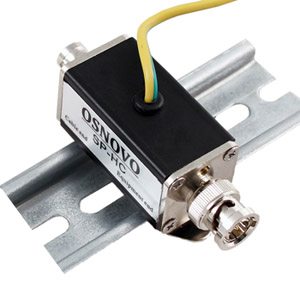

SP-HC


Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Время отклика не более 1нс.


Основные характеристики:

  • Количество каналов: 1
  • Полоса пропускания: до 80 Мгц
  • Подключение: Под коаксиальный кабель BNC / BNC
  • Номинальное напряжение (Uo): 5V
  • Номинальный ток нагрузки (IL): 0.5 А
  • Время отклика (ta): <1нс
  • Вносимые потери: <1дБ
  • Дополнительно: Монтаж на DIN-рейку

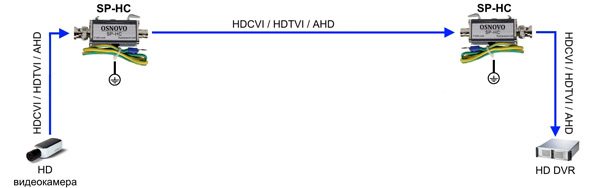

Схема применения SP-HC

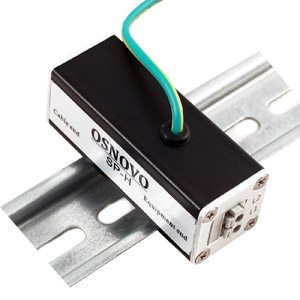

SP-H


Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для кабеля витой пары. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 5kA. Время отклика не более 1нс.


Основные характеристики:

  • Количество каналов: 1
  • Полоса пропускания: до 80 Мгц
  • Подключение: Клемм.2pin / Клемм.2pin
  • Номинальное напряжение (Uo): 5V
  • Номинальный ток нагрузки (IL): 0.5 А
  • Номинальный ток разряда линия-линия (In): 5кА
  • Номинальный ток разряда линия-земля (In): 5кА
  • Уровень напряжения защиты линия-линия (Up): <20V
  • Уровень напряжения защиты линия-земля(Up): <20V
  • Дополнительно: Монтаж на DIN-рейку

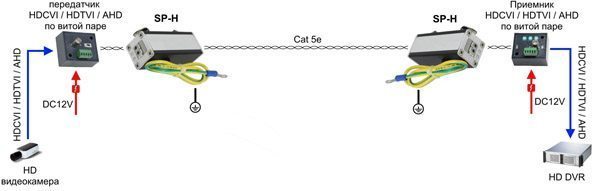

Схема применения SP-H

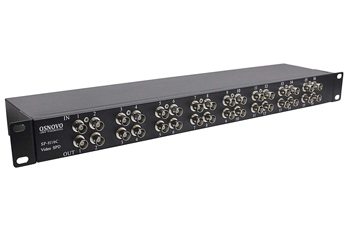

SP-H16C


Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD на 16 каналов для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Время отклика не более 1нс.


Основные характеристики:

  • Количество каналов: 16
  • Полоса пропускания: до 80 Мгц
  • Подключение: (вход/выход) BNCx16 / BNCx16
  • Номинальное напряжение (Uo): 5V
  • Номинальный ток нагрузки (IL): 0.5 А
  • Номинальный ток разряда линия-земля (In): 10 кА
  • Время отклика (ta): <1нс
  • Вносимые потери: <1дБ
  • Дополнительно: Монтаж в 19” стойку

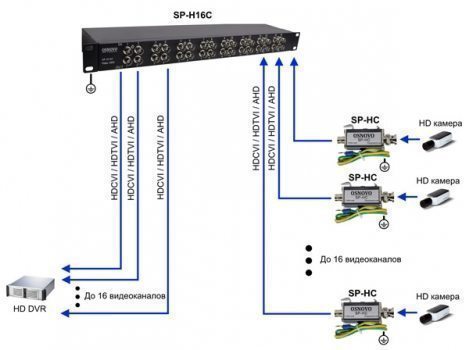

Схема применения SP-H16C
