Типовое решение №1

15.08.2013


Представляем Вам типовые решения организации систем сигнализации и видеонаблюдения, построенные на базе оборудования наших партнеров. Сегодня представляем Типовое решение  №1 -   Система видеонаблюдения на этаже жилого дома.

Поставленные задачи:

1. Наобходимо идентифицировать людей, находящихся в лифтовом холле, межквартирном коридоре, людей, входящих с лестничной площадки.
2. Вести архив видеозаписи в круглосуточном режиме на видеорегистратор. Обеспечить запись данных до 30 дней.
3. Просмотр архива, трансляции с камер видеонаблюдения на мониторе.


Решение задачи:

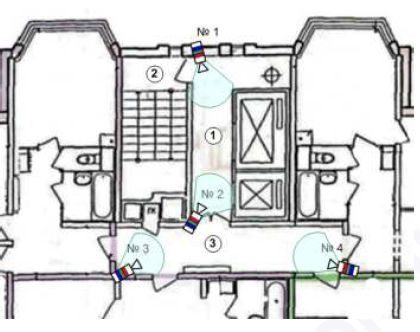

Для решения поставленной задачи выберем миниатюрные пальчиковые видеокамеры CO-CMN01DN с разрешением 600 твл. Видеокамерыris.jpg расставим таким образом, что бы они контролировали перемещения по лифтовому холлу в сторону лестничной площадки и к меж- квартирному холлу. Используя методы визуального проектирования по фотографии объекта, найдем масштаб и качество изображения человека, отображаемого на мониторе.

Для камер № 1 и № 2 изображения человека попавшего на максимальном удалении в поле их зрения будет записываться на видеорегистратор и отображаться на мониторе с качеством, приведенным на рис.2. С приближением к видеокамере на расстояние 2 - 3 метров изображение будет соответствовать рис. 3.

Все жильцы и гости, вошедшие в межквартир- ный холл, записываются видеокамерами №3 и №4 на видеорегистратор с качеством картинки, как на рис. 2 и рис. 3.

Для выполнения требований по длительности записи будем использовать видеорегистратор CO-RDA0401L с объемом жесткого диска 2Тб. Такой выбор позволит при частоты кадров 10 к/с обеспечить непрерывность записи 30 дней.

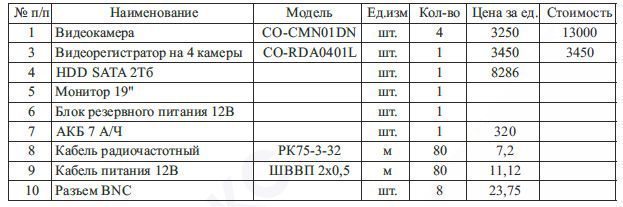

Спецификация оборудования и материалов, необходимых для создания системы видеонаблюдения приведена в таблице.


Таким образом, стоимость всей системы видеонаблюдения будет в районе 20 тысяч рублей. Защитите свое имущество!
