Tamron - новые объективы для широкого применения в системах машинного зрения

22.07.2020

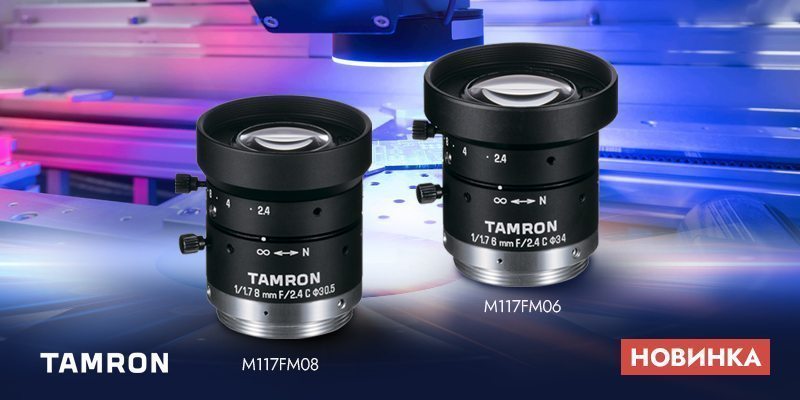

Tamron_M117FM06_i_M117FM08

В современном производственном оборудовании для высокоточной сборки и контроля, разнообразных роботехнических устройствах, а также в промышленных принтерах требуются объективы, обеспечивающие высокое разрешение и контрастность по всей площади кадра.

Новые компактные объективы Tamron M117FM06 и M117FM08 позволяют получить телевизионное изображение самого высокого качества. Объективы разработаны для камер машинного зрения с матрицей формата 1/1.7 дюйма и полным разрешением 6 мегапикселей.


Основные особенности

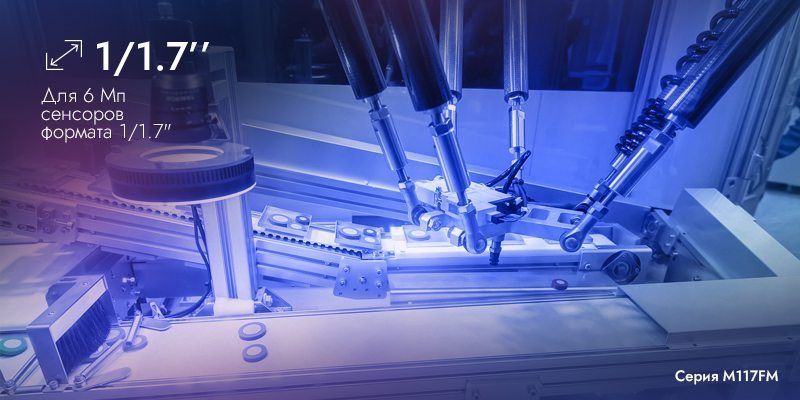

  • Для 6 MPixel сенсоров 1/1.7 дюйма с размером пикселя 2.74 мкм.
  • Низкий уровень искажений (ТВ дисторсии)
  • Значение дисторсии: M117FM06: -1.5%, M117FM08: -1.0%.
  • Короткая минимальная дистанция фокусировки 0.1 метра.
  • Высокая оптическая разрешающая способность сохраняется даже при съемке близкорасположенных предметов без существенного снижения детализации.
  • Прочная механическая конструкция для защиты от вибраций и ударов ограничивает оптические отклонения (на изображении) в пределах 10 мкм (при вибрационных и ударных нагрузках до 10G).
  • Небольшой диаметр корпуса Ø29 мм (не учитывая переднюю часть объектива).
  • Возможность использования стопорного винта встраиваемого типа позволяет уменьшить диаметр оправы для большей компактности.
  • Надежное металлическое крепление типа C-Mount.

Модель

M117FM06

M117FM08

Размер матрицы

1/1.7”

Тип байонета

C

C

Фокусное расстояние

6mm

8mm

Диапазон значений диафрагмы

F/2.4 ~ 16

F/2.4 ~ 16

Угол зрения
(Горизонтальный
x Вертикальный)

1/1.7”

(4:3)

65.0° x 50.5°

52.2° x 39.5°

1/1.8”

(4:3)

64.2° x 44.9°

50.9° x 35.1°

Диапазон дистанций фокусировки

0.1 м ~ ∞

0.1 м ~ ∞

Управление

Focus

Manual w/lock

Manual w/lock

Iris

Manual w/lock

Manual w/lock

Размер фильтра

M34 P=0.5mm

M30.5 P=0.5mm

Длина волны

Видимый свет

Видимый свет

TV-дисторсия

-1.5%

-1.0%

Рабочая температура

-20℃ ~ +60℃

-20℃ ~ +60℃
