SC&T - Пассивно передаём HDMI по витой паре до 70м

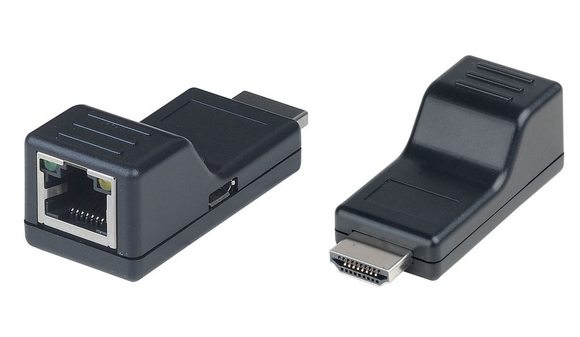

09.11.2017 Тайваньский производитель SC&T представил новое надёжное устройство, состоящее из передатчика HE01SET и приемника HE01SER, которые не требуют для своей работы блока питания при условии, что выход на устройстве источнике сигнала HDMI обеспечивает необходимое напряжение TMDS = 1.2 Vp-p и DDC = 5V. Если выходное напряжение ниже, то передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB, который идет в комплекте.

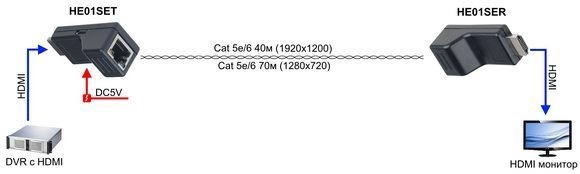

Схема:


Особенности:

• Подходит для DVR и NVR устройств;
• Максимальное расстояние передачи HDMI - 70м при разрешении 1280х720,
• Расстояние передачи HDMI - 40м при разрешении 1920х1200;
• Поддержка HDMI 1.3 2.25 Гбит/с;
• Рекомендуемый кабель: UTP Cat5e до 30м, UTP Cat6 более 30м
• Миниатюрные размеры ШxВxГ, мм: 20,2 х 24 х 57,5
• Рабочая температура: -40 °…+55 °С
