Подключение IP–камер по одной паре проводов
25.06.2021

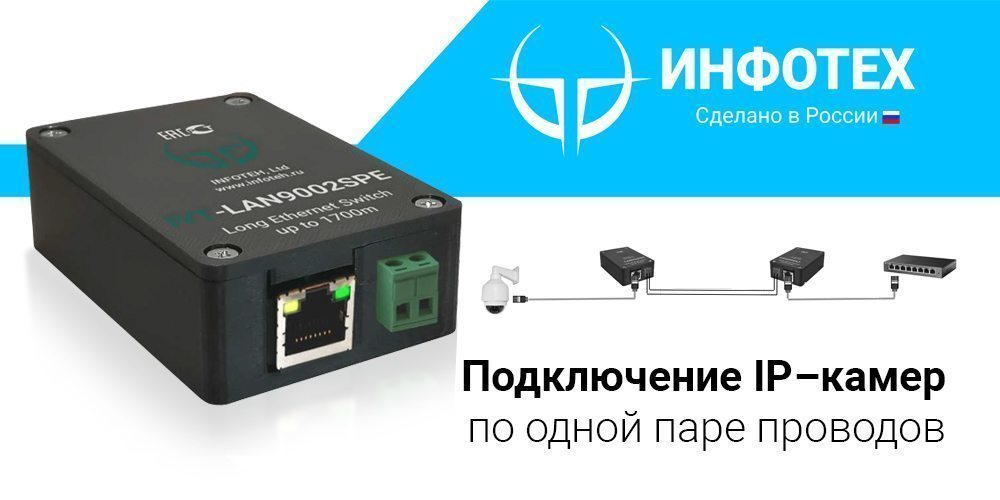

ИНФОТЕХ представляет решение для подключения IP-камер по двум проводам до 1700 метров на основе коммутаторов IVT-LAN9002SPE .
Главное предназначение новых коммутаторов – это кратное преодоление ограничения сегмента стандартного Ethernet в 100 метров (или 250 метров в режиме VLAN), а так-же использование для передачи данных только двух проводников, в отличии от четырех или восьми в стандартном Ethernet.
Коммутаторы ИНФОТЕХ IVT-LAN9002SPE разработаны на базе нового стандарта IEEE 802.3cg-2019, который определяет порядок работы 10 Mb/s Ethernet по двум проводам, полностью поддерживают его спецификацию и обеспечивают подключение IP-камер на расстояние до 1700 метров.

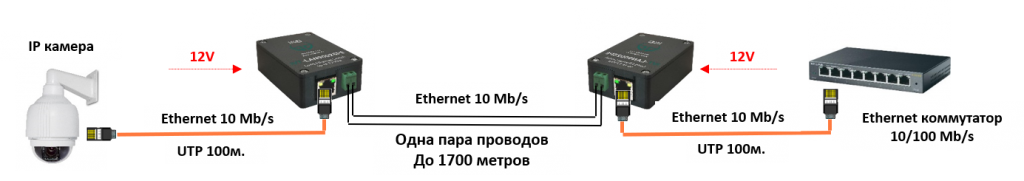

Скорость интерфейсов коммутаторов составляет 10 Mb/s Full Duplex, что позволяет без замедления передавать трафик от любых IP-камер вплоть до 8Mpix. В зависимости от калибра (диаметра жилы) используемых проводов расстояние передачи может достигать:
• при AWG 14 – до 1700 метров
• при AWG 20 (коаксиальный кабель) – до 1500 метров
• при AWG 24 (кабель UTP) – до 1000 метров
Ключевые особенности IVT-LAN9002SPE:
• Передача IP-данных по одной паре проводов• Постоянная скорость передачи 10 Mb/s Full Duplex
• Максимальная дальность передачи – до 1700 метров
• Не требует регулировок
• Не зависит от полярности проводов
• Выход линии – клеммный разъем
• Выход IP камер/коммутатора – разъем RJ-45
• Питание -12В
• Промышленный температурный диапазон: -40…+85° C.
Модернизация старых видео сетей до IP-систем
С помощью коммутаторов ИНФОТЕХ IVT-LAN9002SPE по существующим коаксиальным кабелям или витым парам могут быть подключены любые IP-камеры. Причем передача не зависит от полярности используемых проводов, что существенно упрощает и ускоряет переподключение камер. Так-же двойной клеммный разъем коммутаторов IVT-LAN9002SPE позволяет надежно зафиксировать проводники.Использование поврежденных линий
Опыт применения коммутаторов IVT-LAN9002SPE показал, что с их помощью IP - камеры можно с успехом подключать даже на тех линиях связи, на которых старые аналоговые камеры показывали некачественно или с большими помехами. Неприхотливость к проводникам и повышенная помехозащищенность изначально заложена в новый стандарт, что полностью подтверждается практикой. К примеру, их двух поврежденных по оплетке и «земле» коаксиальных кабелей можно получить рабочую пару, подключив передачу по двум центральным жилам.Тестирование бесплатно
Применение коммутаторов IVT-LAN9002SPE открывает новые возможности построения сетей Ethernet и подключения удаленных IP-устройств в различных системах, в т.ч. системах видеонаблюдения, системах контроля доступа, охранных системах, компьютерных сетях и др.Для подтверждения этих уникальных возможностей ИНФОТЕХ предлагает всем желающим провести бесплатное тестирование коммутаторов на собственных объектах. Для этого требуется обратиться к официальным дилерам нашей компании.
