OSNOVO - Специальная грозозащита оборудования HDCVI, HDTVI и AHD

13.12.2016

Устройства защиты цепей видео HDCVI / HDTVI / AHD от грозы и скачков напряжения.

При использовании сигналов видео HDCVI / HDTVI / AHD вам необходимы устройства OSNOVO: специальная линейка SP-HSP-HCSP-H16C для грозозащиты оконечного оборудования - видеокамер, видерегистраторов и т.п. Устройства обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности, и работают таким образом, чтобы предотвращать как удар молнии, так и скачки напряжения, которые могут быть вызваны различными факторами. Для этого в устройствах OSNOVO используeтся двухступенчатая защита: грозоразрядники и защитные TVS-диоды.

Устройства грозозащиты SP-H, SP-HC, SP-H16C могут использоваться в системах видеонаблюдения HDCVI / HDTVI / AHD, смонтированных как в помещении, так и на улице, для предотвращения выхода из строя уличного оконечного оборудования: видеокамер, видеорегистраторов и т.п.

Особенности оборудования:

  • Тип видеосигналов: HDCVI, HDTVI, AHD;
  • Количество каналов: 16 для SP-H16C и 1 для SP-H, SP-HC;
  • Тип подключения: Под коаксиальный кабель BNC - разъемы для SP-HC и SP-H16C;
  • Тип подключения: Под витую пару - клеммники для SP-H;
  • Полоса пропускания видеосигнала: до 80 МГц;
  • Рабочая температура: - 40…+ 85°C;
  • Защита: от грозовых разрядов и от скачков напряжения;
  • Возможность крепления на DIN-рейку для SP-H, SP-HC;
  • Возможность монтажа в 19” стойку для SP-H16C.

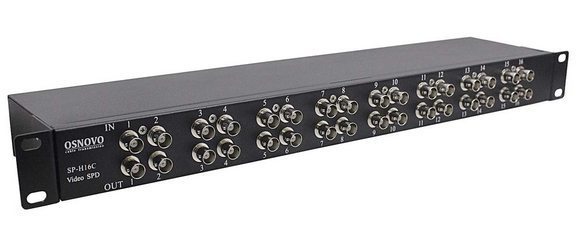

SP-H16C

SP-H16C

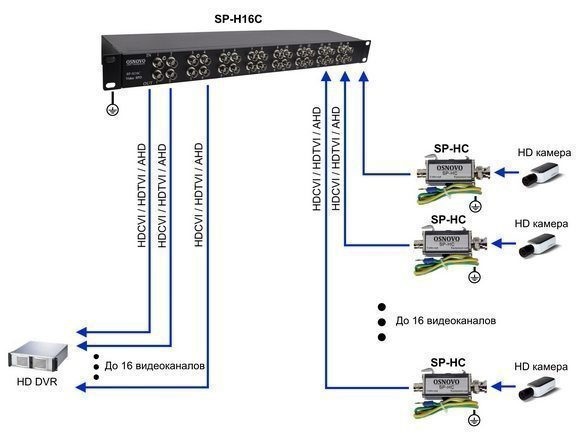

Схема подключения SP-H16C:

Схема подключения SP-H16C

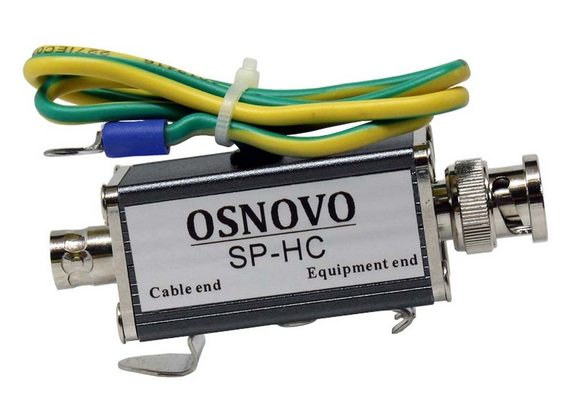

SP-HC

SP-HC

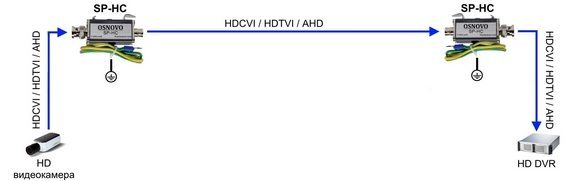

Схема подключения SP-HC:

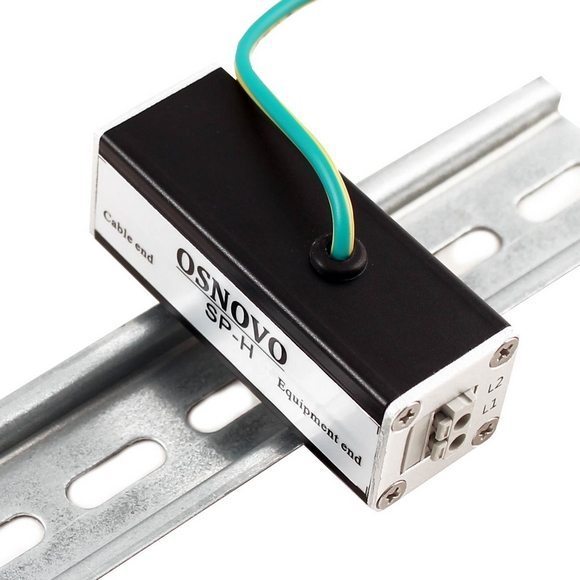

SP-H

SP-H

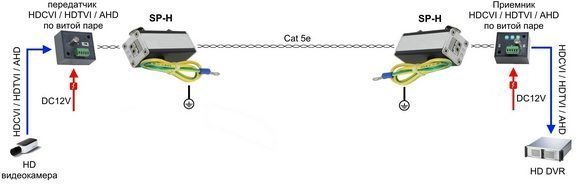

Схема подключения SP-H:

Схема подключения SP-H:
