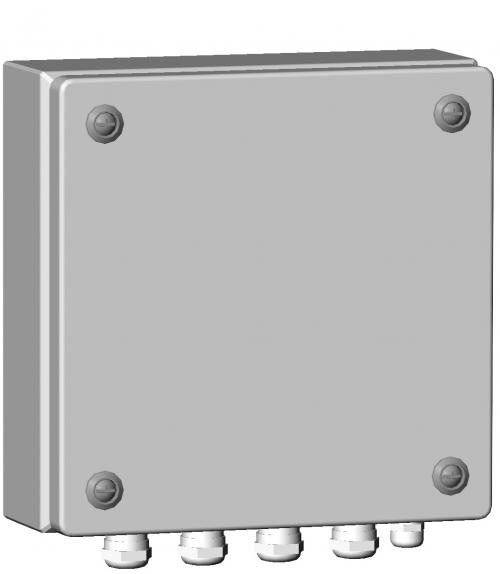

Новинка Тахион: коробки монтажные серии КМ

23.07.2019

Назначение

Коробки монтажные серии КМ предназначены для коммутации цепей питания и линий связи, установки устройств защиты от импульсных перенапряжений и любого другого электронного оборудования, и защиты их от воздействия окружающей среды. Изделия оборудованы тамперным контактом для сигнализации о несанкционированном доступе, кабельными вводами и клеммой заземления.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP 66.


Основные технические характеристики

1. Материал корпуса и поверхности шкафа: листовая сталь толщ. 1,25мм (покрытие – грунтовка, краска порошковая)
2. Диапазон рабочих температур -60°С ÷ +70°С.
3. Габаритные размеры см. схему.
4. Вес c упаковкой, не более:
           КМ-15.15.08 - 1,7 кг
           КМ-15.15.12 - 1,9 кг
           КМ-20.20.12 - 2,6 кг
           КМ-30.20.12 - 3,3 кг
           КМ.30.30.12 - 4,4 кг
           КМ.40.40.12 - 6,7 кг

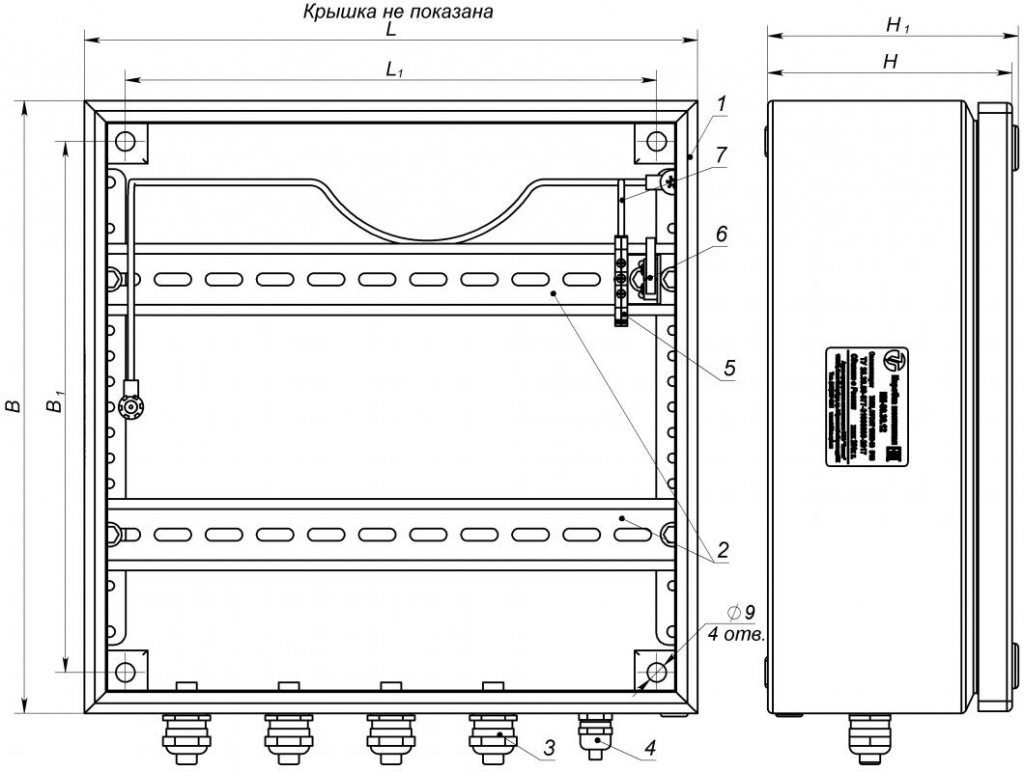

Устройство и габаритно-установочные размеры

shema_km-15-20-30-40.zoom .jpg

Наименование коробки монтажной

L, мм

L1, мм

B, мм

B1, мм

H, мм

H1, мм

КМ-15.15.08

150

110

150

110

80

83

КМ-15.15.12

120

123

КМ-20.20.12

200

160

200

160

КМ-30.20.12

300

260

КМ-30.30.12

300

260

КМ-40.40.12

400

360

400

360

Дополнительные аксессуары для термошкафов:

- Кронштейн КС-6 для крепления на опору Ø от 115 до 135 мм (для КМ-20.20.12)
- Кронштейн КС-9 для крепления на опору Ø от 115 до 135 мм (для КМ-30.20.12, КМ-30.30.12)
- Кронштейн КС-10 для крепления на опору Ø от 115 до 135 мм (для КМ-15.15.08, КМ-15.15.12)
- Комплект для крепления термошкафа на опоры Ø от 40 до 190мм,  от 50 до 150мм (для КМ-40.40.12)
- Комплект для крепления на стену
