Комплект пассивных приемопередатчиков ИНФОТЕХ AVT-Nano Passive для передачи видеосигналов AHD/TVI/CVI по витой паре с увеличенной дальностью

21.04.2017 Новый комплект из двух миниатюрных приемопередатчиков AVT-Nano Passive производства ИНФОТЕХ предназначен для передачи видеосигналов HD-форматов AHD/TVI/CVI любого разрешения 4Mп, 3Мп, 1536p, 1440p, 1080p, 720p на большие расстояния по витой паре без использования дополнительного питания и настроек.

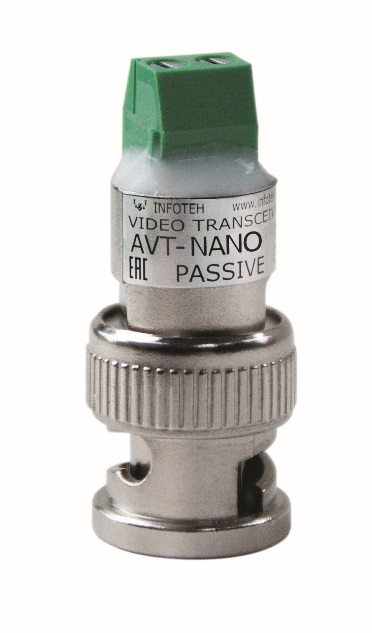

AVT-Nano Passive.png

Дальность передачи видеосигналов AHD/TVI/CVI/CVBS по кабелю UTP 5e/6 с AVT-Nano Passive:
AHD    1440p/1080p – до 305 метров
            720p   – до 450 метров
CVI      1080p – до 305 метров
            720p   – до 450 метров
TVI      1536p/1080p/720p – до 305 метров
CVBS  Цвет (аналог) - до 600 метров
            Ч/б (аналог) - до 800 метров
Специально для применения в системах видеонаблюдения с использованием HD-форматов AHD/TVI/CVI с разрешениями 1536p, 1440p, 1080p, 720p компанией ИНФОТЕХ были разработаны новые пассивные приемопередатчики AVT-Nano Passive с улучшенными характеристиками.

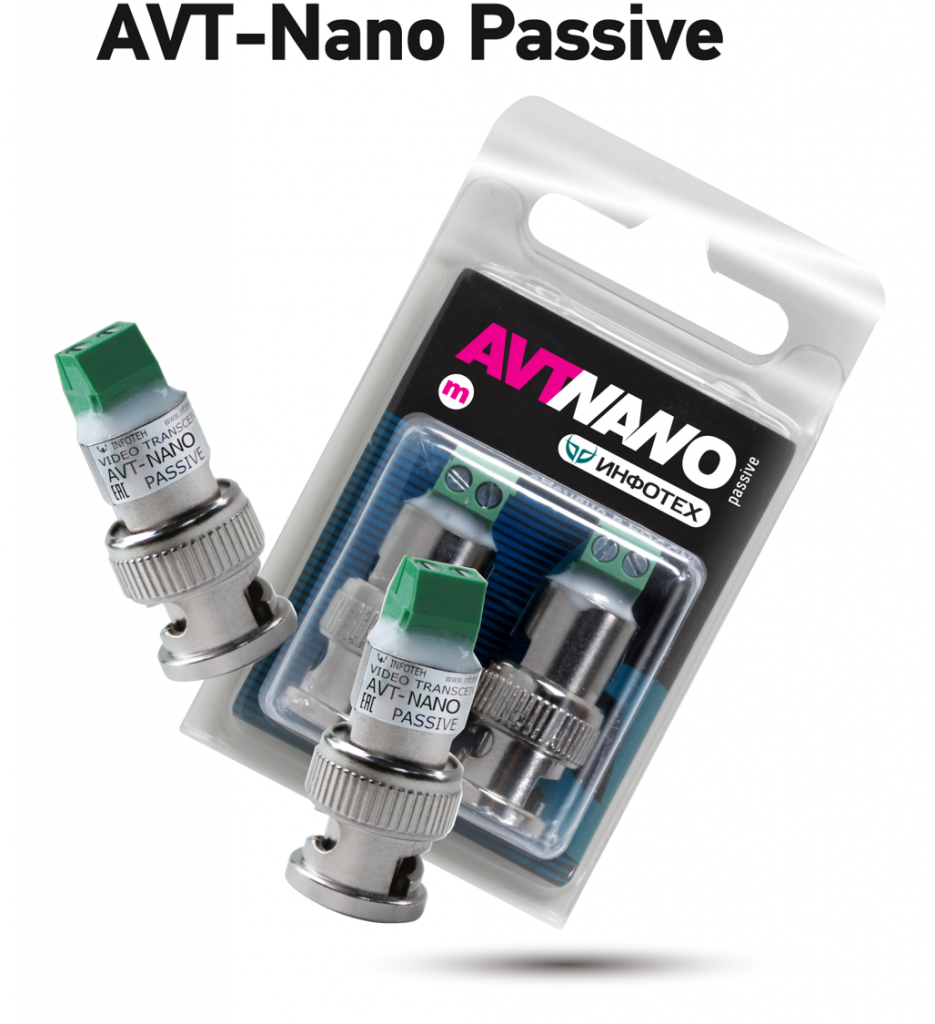

AVT-Nano Passive_2.png

Новые технологии в AVT-Nano Passive
В AVT-Nano Passive применены новые симметрирующие трансформаторы с более высокой индукцией насыщения и более низкими потерями в магнитопроводах, что обеспечивает улучшенное согласование с кабелем «витая пара», уменьшение затухания видеосигнала во всей рабочей полосе частот AHD/TVI/CVI, увеличение расстояния передачи видеосигналов и обеспечивает дополнительное подавление синфазных помех.

Миниатюрность конструктивного исполнения AVT-Nano Passive.

Для удобства и простоты монтажа приемопередатчики AVT-Nano Passive встроены в корпуса мини BNC-разъемов, что позволяет просто и быстро присоединять комплект AVT-Nano Passive к ответным частям разъемов на видеокамерах и видеорегистраторах. В то же время винтовые разъемы со стороны линии передачи обеспечивают надежное и долговечное соединение с проводниками витой пары.

Повышенная эксплуатационная надежность AVT-Nano Passive

Для обеспечения надежного функционирования комплекта приемопередатчиков в жестких внешних условиях элементы электрической схемы AVT-Nano Passive, установленной внутри мини BNC-разъема, залиты силиконовым компаундом. Степень защиты элементов схемы IP65 позволяет обеспечивать:

•    Устойчивость к воздействию агрессивных химикатов, органических образований
•    Устойчивость к разрушению от воздействия озона и ультрафиолета
•    Устойчивость к механическим напряжениям и вибрациям
•    Надежное функционирование широком диапазоне температур и влажности
Ключевые характеристики комплектов пассивных приемопередатчиков ИНФОТЕХ AVT-Nano Passive
•    Дальность передачи видеосигналов AHD/TVI/CVI/CVBS по кабелю UTP 5e/6:
AHD  1440p/1080p – до 305 метров
           720p   – до 450 метров
CVI     1080p – до 305 метров
            720p   – до 450 метров
TVI      1536p/1080p/720p – до 305 метров
CVBS   Цвет (аналог) - до 600 метров
             Ч/б (аналог) - до 800 метров
•    Затухание во всей полосе частот AHD/TVI/CVI видеосигналов - не более 0,3 dB
•    Коэффициент передачи во всей полосе частот AHD/TVI/CVI видеосигналов - 0,97
•    Полоса пропускания – 67 МГц
•    Подавление синфазной помехи - не менее 100 dB
•    Улучшенное согласование с кабелем "витая пара"
•    Защита от импульсных перенапряжений
•    Поддержка OSD меню видеокамер
•    Встроен внутрь мини-BNC разъемов
•    Степень защиты элементов схемы IP65
•    Монтируется на BNC разъемы видеокамеры/видеорегистратора
•    Надежные винтовые разъемы по линии передачи
•    Защита электрической схемы силиконовым компаундом
•    Устойчив к воздействию озона и ультрафиолета
•    Устойчив к механическим напряжениям и вибрациям
•    Не требует питания
•    Не требует настройки
•    Миниатюрные габаритные размеры 30×14,5х14,5мм
•    Температурный диапазон: -40…+50° C

Бессрочная гарантия на AVT-Nano Passive

Полный цикл производства и 100% контроль качества продукции позволяет компании ИНФОТЕХ распространять Бессрочную Гарантию на весь спектр производимого оборудования для передачи и защиты видеосигналов, в том числе на AVT-Nano Passive.
