AVT-Nano Active L– новейшее пополнение серии AVT-Nano для передачи 1Mp-5Mp AHD/TVI/CVI видеосигналов по витой паре

18.05.2018 На сегодняшний день модернизация и развертывание новых систем видеонаблюдения строится на видеооборудовании с разрешением от 2Mpи более. Резко набирают популярность 4Mp/5Mpвидеосистемы. Поэтому задача передачи высококачественных видеосигналов на дальние расстояния без помех и потери качества особенно актуальна. И также очень существенна задача оптимизации финансовых затрат при выборе формата видеокамер и типа кабельных линий для передачи видеосигналов.

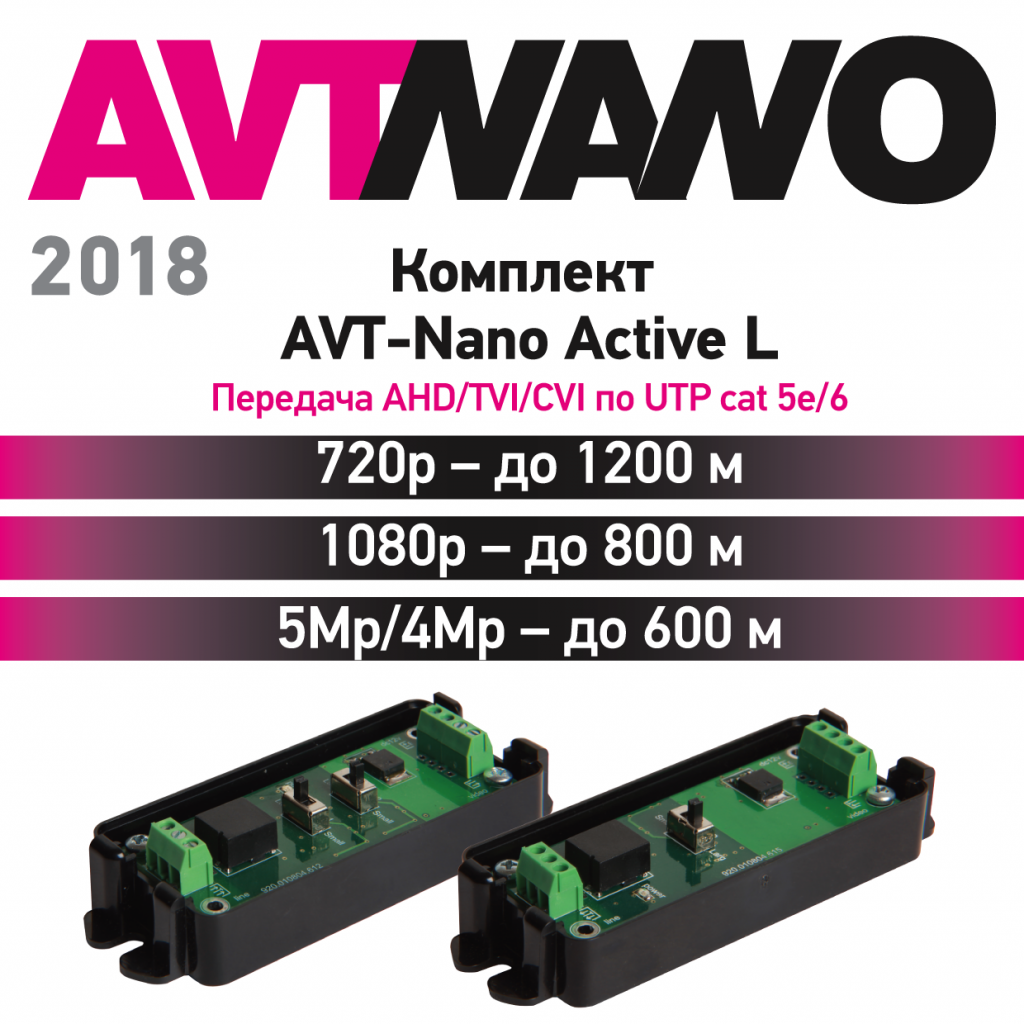

AVT-Nano Active L.png

AVT-Nano Active L – универсальный и мощный комплект для увеличения дальности передачи аналоговых 1Mp-5Mp видеосигналов по витой паре, обеспечивающий большую помехозащищенность по сравнению с передачей по коаксиальным линиям связи и существенно меньшую стоимость по сравнению с IP решениями.

Новый активный комплект AVT-Nano Active L делает модернизацию любой системы видеонаблюдения до 4Mp/5Mpбыстрой и легкой, а монтаж новой системы упрощается и становиться более эффективным.

Преимущества передачи 1Mp-5Mp AHD/TVI/CVI видеосигналов с применением AVT-Nano Active L


Перед коаксиальным кабелем:

• Использование только одной витой пары в кабеле UTP 5e/6
• 4-х кратное уменьшение стоимости кабельной сети и ее монтажа
• Существенно большая помехозащищенность передачи видеосигналов

Перед IP решениями:

• Отсутствие каких-либо задержек в передаче
• Использование при передаче только одной витой пары в кабеле UTP
• Расстояние передачи без промежуточных усилений– до 1200 метров UTP 5e/6
• Замена по стоимости до 10-и типовых коммутаторов Ethernet

Перед другим оборудованием передачи по витой паре:

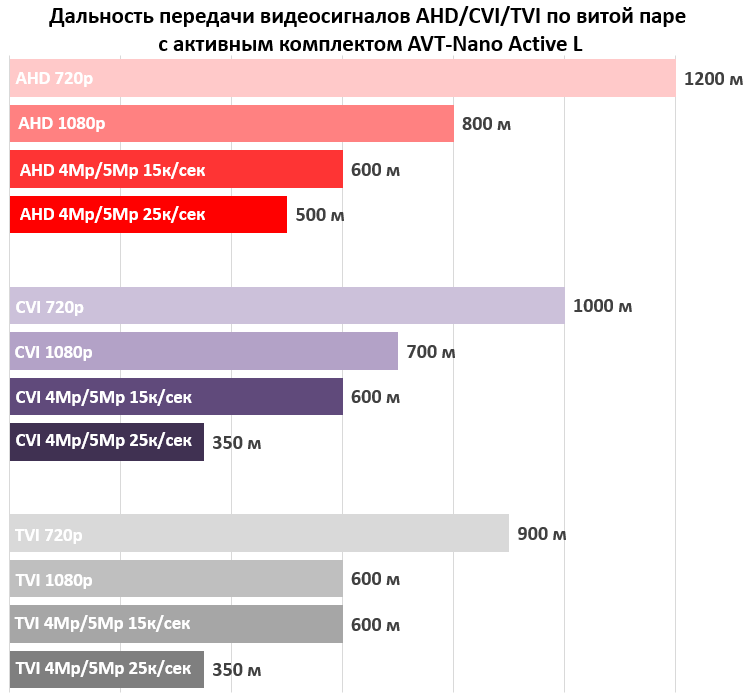

• Рекордная дальность передачи 1Mp-5Mp аналоговых видеосигналов по витой паре
• Поддержка передачи любыхTVI, CVI и AHD видеосигналов
• Активная схема усиленного подавления помех
• Упрощенная шаговая настройка
• Простота и удобство установки
• Бессрочная гарантия

Активная комбинированная схема подавления помех вAVT-NanoActiveL

Одним из самых значимых отличий комплектовAVT-Nano Active L от подобных устройств других производителей является применение и в передатчиках, и в приемниках синфазных нанотрансформаторов и дифференциальных операционных усилителей, что обеспечивает улучшенное согласование с линией связи и повышенное подавление внешних синфазных/дифференциальных помех, наводящихся в кабеле.

Как работает подавление помех:

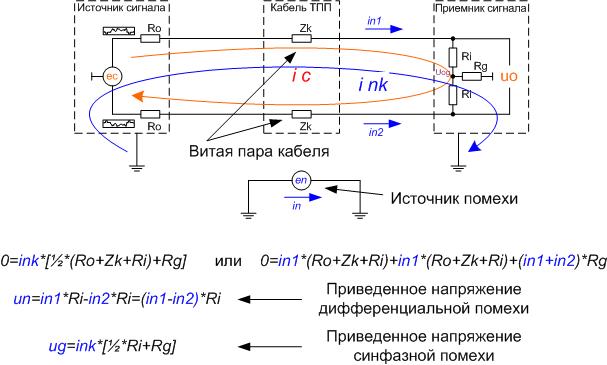

Внешняя помеха en (см. Рис.1) наводит на каждом проводе витой пары одинаковые токи in1= in2. Равенство наводимых токов зависит от качества кабеля, в частности от равномерности скрутки, симметричности витой пары и качества согласования с линией связи источника и приемника сигнала. Приведенное напряжение дифференциальной помехи un стремиться к нулю при равенстве наводимых токов in1, in2, так как in1 - in2 стремиться к нулю. А согласование симметрии линии и подавление синфазной помехипроизводится с помощью встроенных синфазных трансформаторов и дифференциальных операционных усилителей.


Рис.1 Влияние внешних помех на кабель витая пара



Диаграмма 2.png

Простота и удобство установки и настройки


В состав комплекта AVT-Nano Active L входят Активный передатчик + Активный приемник с помехозащищающими трансформаторами и настраиваемой частотной коррекцией видеосигнала.


Для настройки видеоизображения достаточно простого движения переключателя в одно из двух положений, а далее автоматика видеорегистраторов и корректор частоты AVT-Nano Active L сделают все остальное.

Бессрочная гарантия
На комплекты AVT-Nano Active L действует бессрочная гарантия.
