OSNOVO. SDI по коаксиальному кабелю

26.02.2015

Передача SDI+ Питание + RS485

TA-SD/PD - Передатчик SDI-сигнала. Прием питания и данных (RS-485) по одному коаксиальному кабелю RG6.


Особенности:

 - Расстояние передачи: HD-SDI (до 200м), 3G-SDI(до 120м).

 - Прием сигналов интерфейса RS485

 - Выходное напряжение к камере - DC12V (0.5А)

 - Не требует внешнего питания

Подробнее

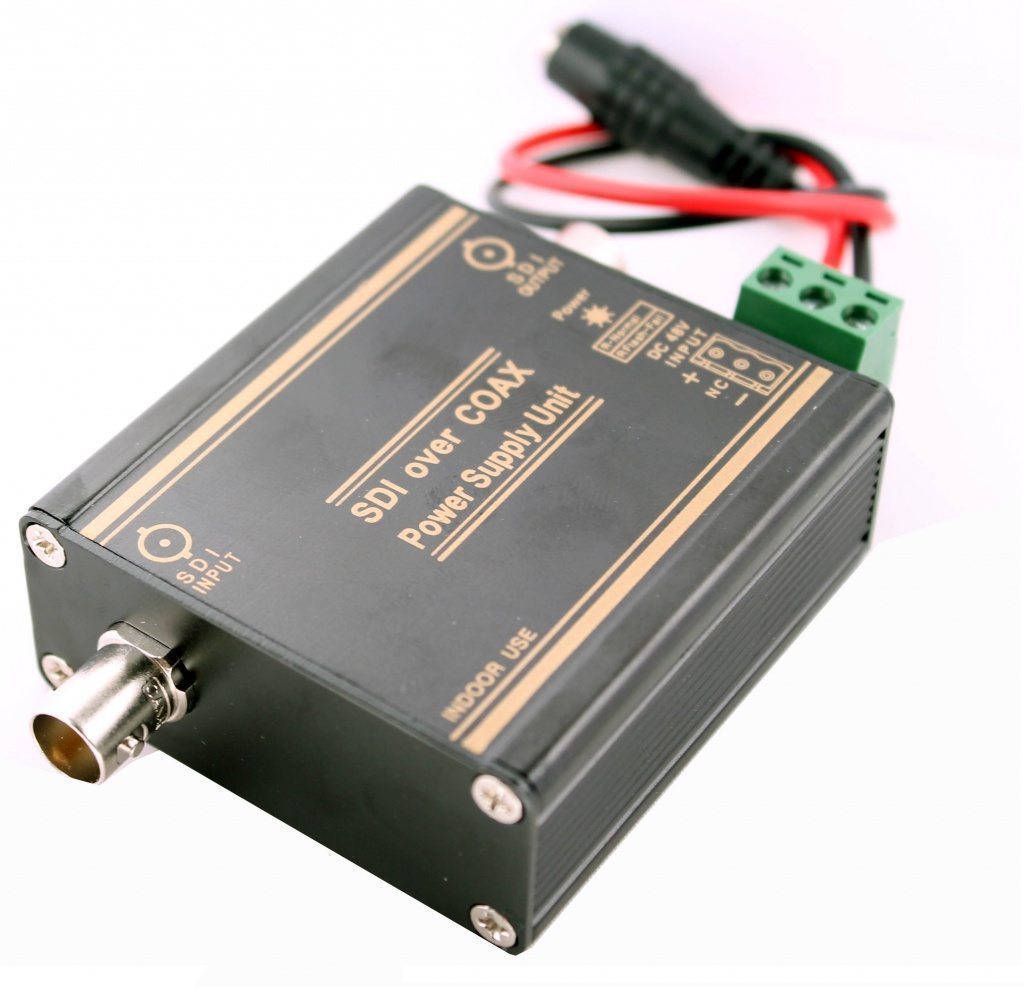

E-SD11/PD- Повторитель для SDI-сигнала, питания и данных RS485 по одному коаксиальному кабелю RG6до 200м.

E-SD11_PD.jpgОсобенности:

 - Расстояние: HD-SDI + питание (до 200м), 3G-SDI+питание (до 120м).

 - Возможно каскадное подключение до 6 повторителей (расстояние до 1200м.)

 - Не требует внешнего питания

Подробнее

RA-SD/PD- Приемник SDI-сигнала. Передача питания и данных RS485по одному коаксиальному кабелю RG6 до 200м.

RA-SD_PD.JPGОсобенности:

 - Расстояние: HD-SDI + питание (до 200м), 3G-SDI + питание (до 120м).

 - Передача сигналов интерфейса RS485

 - Работает совместно с передатчиком TA-SD/PDи повторителем E-SD11/PD

Подробнее

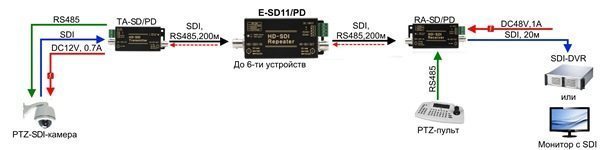

Схема подключения:



Передача SDI+ Питание

TA-SD/P- Передатчик SDI-сигнала. Прием питания по одному коаксиальному кабелю RG6.


Особенности:

 - Расстояние передачи: HD-SDI (до 200м), 3G-SDI(до 120 м).

 - Выходное напряжение к камере - DC12V (0,67A)

 - Не требует внешнего питания

Подробнее

E-SD11/P- Повторитель для SDI-сигнала и питания по одному коаксиальному кабелю RG6до 200м.


Особенности:

 - Расстояние: HD-SDI + питание (до 200м), 3G-SDI+питание (до 120 м).

 - Возможно каскадное подключение до 6 повторителей (расстояние до 1400м.)

 - Не требует внешнего питания

Подробнее


RA-SD/P - Приемник SDI-сигнала. Передача питания по одному коаксиальному кабелю RG6 до 200м.


Особенности:

 - Расстояние: HD-SDI + питание (до 200м), 3G-SDI + питание (до 120м).

 - Работает совместно с передатчиком TA-SD/PDи повторителем E-SD11/PD

Подробнее

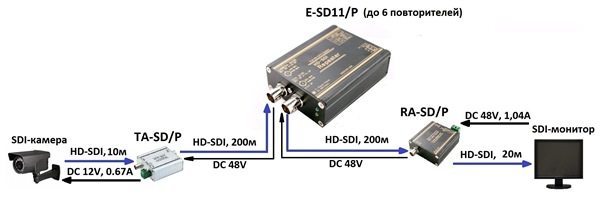

Схема подключения:



Гарантия на оборудование OSNOVO– 2 года!
