Новый каскадируемый удлинитель Ethernet и питания по любому кабелю

14.02.2015


IP07M Каскадируемый удлинитель Ethernet и питания по любому двухжильному кабелю

  • Позволяет передавать данные и питание DC12V(1A) до 700м
  • Максимальное расстояние передачи данных без питания 1500м
  • Возможно каскадное подключение до 5 устройств в линии
  • Каскадно подключённые удлинители IP07M могут питаться от линии
  • Скорость передачи до 73Мбит/с
  • Широкий диапазон входных напряжений DC24-56V
  • Рабочая температура: -40...+55°C

ПОДРОБНЕЕ

Для передачи данных и питания можно использовать любой двухжильный кабель. Расстояние передачи будет зависеть от типа кабеля и его качества.

Поддерживает каскадное подключение, а так же топологии «звезда» и «кольцо». Максимум 5 устройств IP07M в линии.

Блок питания в комплект не входит – его рекомендуется подбирать в зависимости от конкретной задачи, например модели:

SWP241250 (DC24V/30W)

SWP480830 (DC48V/40W)

SWP551260 (DC56V/70W)

Схемы применения IP07M:

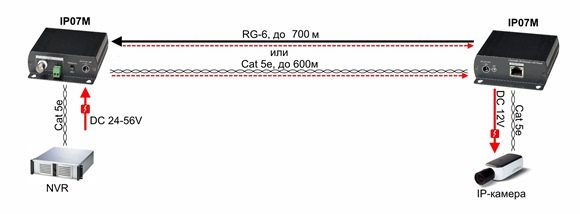

Подключение «точка-точка»:

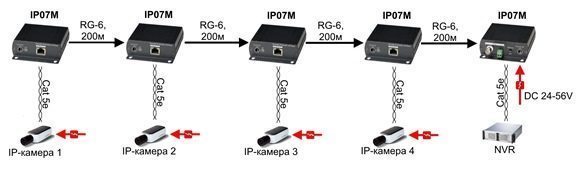

Каскадное подключение (каскадно подключённые IP07M питаются от линии):

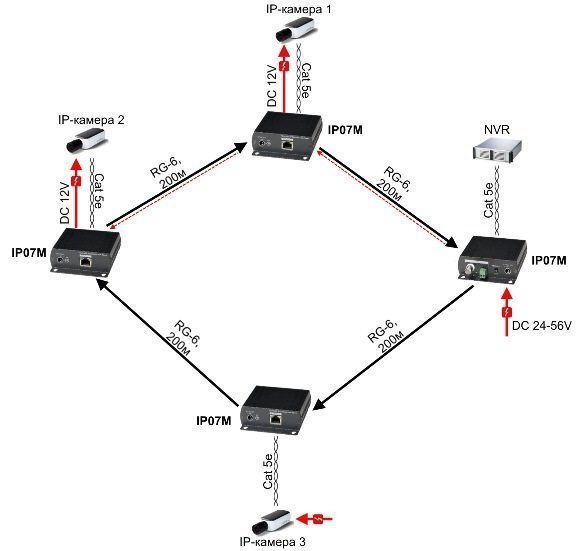

Подключение типа «кольцо»:

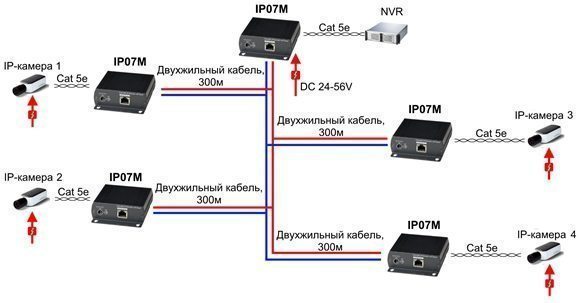

Подключение типа «звезда»:

В данной схеме питание подаётся только на один IP07M – остальные питаются от линии (расстояние между любыми двумя устройствами IP07M не должно превышать 300м).


Гарантия на оборудование SС&T– 5 лет!
