Аппаратура передачи видеосигнала по витой паре АПВС-5 AHD

03.08.2015

НПФ Тахион представляет новое изделие:

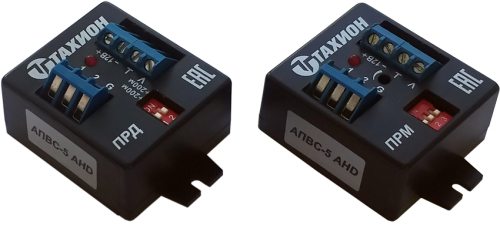

Аппаратура передачи AHD видеосигнала по витой паре  - АПВС-5 AHD.


Назначение

Аппаратура передачи видеосигнала АПВС–5 AHD предназначена для передачи как обычного TV-cигнала, так и TV-cигнала высокой чёткости стандарта AHD по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.

Основные технические характеристики:

1. Напряжение питания: - передатчик - стабилизированное 12В DC ±5% - приёмник - стабилизированное 12В DC ±5%

2. Ток потребления: - передатчик - не более 50 мА - приёмник - не более 50 мА

3. Входное сопротивление передатчика - 75 Ом

4. Выходное сопротивление приёмника - 75 Ом

5. Номинальный уровень входного и выходного видеосигналов - 1В

6. Дальность передачи видеосигнала: по кабелю ТППэп - 0 ÷ 1100 м по кабелю UTP CAT 5E - 0 ÷ 900 м

7. Диапазон регулировки уровня выходного видеосигнала - ± 3 дБ

8. Диапазон рабочих частот - 50 Гц ÷15 МГц

9. Система защиты рассчитана на кратковременный импульсный разрядный ток с tфронта = 8мкс / tспада = 20мкс - 10 кА - передатчик - двухступенчатая защита по входу и выходу - приёмник - трёхступенчатая защита по входу

10. Диапазон рабочих температур - – 40°С ¸ +50°С

11. Габаритные размеры - 64 х 42,5 х 25,8 мм

12. Вес комплекта в упаковке, не более - 110 г
